Schachtunterteile DN 1000
SU-M nach EN 1917, DIN V 4034-1 / Typ 2
gemäß aktuelle Fassung der Bay TB Ausgabe April 2021
![](/global/hoch-tiefbau/schachtmaterial_teil1/perfect-1.jpg?m=1533801947)
Bernrieder - PERFECT Standard mit Muffe
- Schachtkörper, Gerinne und Auftritt in einem Guss monolithisch gefertigt
- schalungserhärtet, für Regen- und Schmutzwasserkanäle
- Betongüte C 40/50
- Gerinnegefälle 1 %
- Wassereindringtiefe kleiner 20 mm
- Seitenzulauf scheitelgleich zum Hauptgerinne
- eingebaute Rohranschlussdichtungen sowie Sonderanschlüsse werden separat berechnet
- Neigung der Auftrittsfläche zur Schachtmitte 1:20 (Berme)
- integrierte Kugelkopfanker, werden separat berechnet
- Gerinne bis Anschlussdurchmesser DN 500 mm scheitelgleich
- Gerinne ab Anschlussdurchmesser DN 600 mm max. 500 mm hoch
![](/global/hoch-tiefbau/schachtmaterial_teil1/tab_perfect1.gif?m=1533806750)
Preise inkl. Rohranschluss, ohne Dichtung, ohne integrierte Kugelkopfanker
![](/global/hoch-tiefbau/schachtmaterial_teil1/perfect-2.jpg?m=1533802678)
Bernrieder - PERFECT Hochleistung mit Muffe
Ausführung wie Perfect-Bernrieder Standard, zusätzlich
- aus geprüftem Hochleistungsbeton C 60/75
- Wassereindringtiefe kleiner 10 mm
- mit C3A-freiem Zement
![](/global/hoch-tiefbau/schachtmaterial_teil1/tab_perfect2.gif?m=1533802705)
Preise inkl. Rohranschluss, ohne Dichtung, ohne integrierte Kugelkopfanker
![](/_thumbnails_/2784_13_Steigbuegel.png?m=1642587588)
Zuschlag für Steigbügel im Schachtunterteil
![](/global/hoch-tiefbau/schachtmaterial_teil1/63.png?m=1707204086)
Zuschlag für Gerinne gekrümmt
![](/global/hoch-tiefbau/schachtmaterial_teil1/tab_zu_gerinne.gif?m=1533805364)
Zuschlag für zusätzlichen Zulauf von 100 - 300 gon, inkl. Rohranschluss, ohne Dichtung
![](/global/hoch-tiefbau/schachtmaterial_teil1/tab_zu_zulauf.gif?m=1533805434)
Aufpreis zum Zulauf für Winkel unter 100 gon bzw. über 300 gon (außerhalb der DIN)
![](/global/hoch-tiefbau/schachtmaterial_teil1/tab_zu_zulauf_winkel.gif?m=1533805551)
Zuschlag pro Anschlussdichtung
![](/global/hoch-tiefbau/schachtmaterial_teil1/tab_zu_dichtung.gif?m=1533805588)
Zuschlag für Gefälle größer als 1 % im Hauptgerinne, bzw. Gerinneerhöhung
![](/global/hoch-tiefbau/schachtmaterial_teil1/tab_zu_gefaelle.gif?m=1533805626)
Zuschlag für Seitenzulauf tiefer/höher als scheitelgleich bezüglich Hauptgerinne
![](/global/hoch-tiefbau/schachtmaterial_teil1/tab_zu_seitenzulauf.gif?m=1533805672)

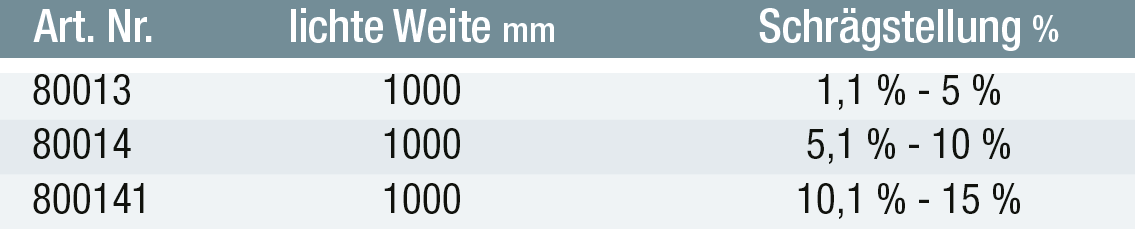

Zuschlag für Muffenschrägstellungen (technische Voraussetzung)
![](/global/hoch-tiefbau/schachtmaterial_teil1/Muffenschraegstellung.png?m=1707204327)
Zuschlag für 3 eingebaute Kugelkopfanker
![](/global/hoch-tiefbau/schachtmaterial_teil1/tab_zu_kugelkopfanker.gif?m=1533805781)
![](/global/hoch-tiefbau/schachtmaterial_teil1/betonrinne.jpg?m=1533806210)

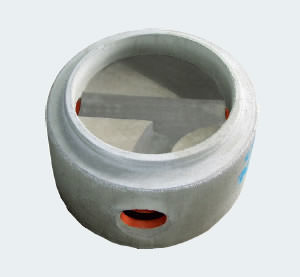

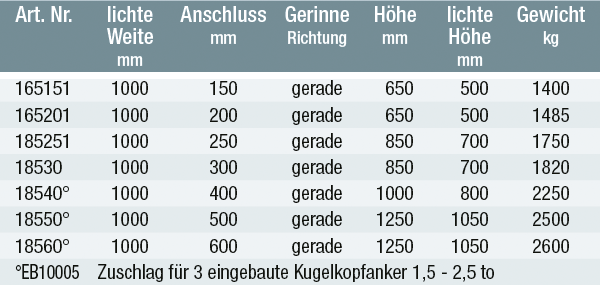

Betongerinne mit Muffe
- Gerinne scheitelhoch
- Berme 1 : 20
- ohne Schachtfutter, ohne Dichtungen
- Gerinnegefälle bis 2,5 %
- inkl. Rohranschlussöffnung
![](/global/hoch-tiefbau/schachtmaterial_teil1/tab_betonrinne.gif?m=1533806764)

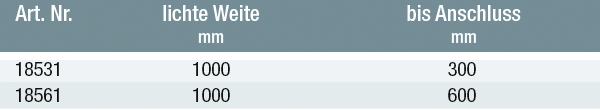

Zuschlag für Gerinne gekrümmt
![](/global/hoch-tiefbau/schachtmaterial_teil1/tab_zu_gerine_gekruemmt.gif?m=1533807190)

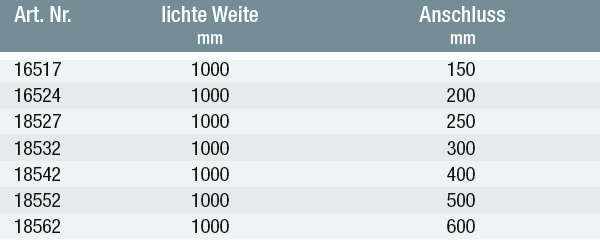

Zuschlag für zusätzlichen Zulauf sohlgleich 100 bis 300 gon, ohne Schachtfutter ohne Dichtung
![](/global/hoch-tiefbau/schachtmaterial_teil1/tab_zu_zus-zulauf.gif?m=1533807244)
![](/_thumbnails_/2784_13_Steigbuegel.png?m=1642587588)
Zuschlag für Steigbügel im Schachtunterteil
![](/global/hoch-tiefbau/schachtmaterial_teil1/63.png?m=1707204086)
Zuschläge für Schachtfutter mit Dichtungen siehe weiter unten
Schachtunterteile mit eingebauter Kunststoffschale auf Anfrage
Zuschlag für Sohlsprung, Dimensionswechsel, Berme 1 : 5
sowie Muffenschrägstellung auf Anfrage
![](/global/hoch-tiefbau/schachtmaterial_teil1/steinzeugrinne.jpg?m=1533808179)

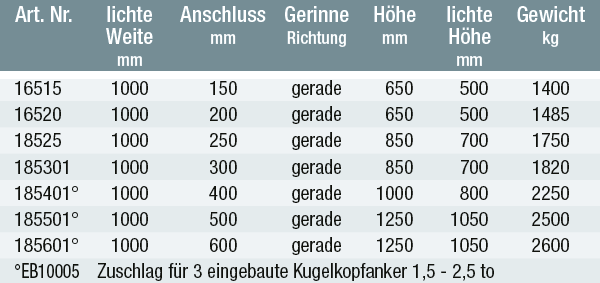

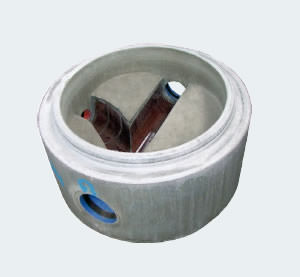

Steinzeuggerinne mit Muffe
- Gerinne scheitelhoch
- Berme 1 : 20
- ohne Schachtfutter, ohne Dichtungen
- Gerinnegefälle bis 2,5 %
- inkl. Rohranschlussöffnung
![](/global/hoch-tiefbau/schachtmaterial_teil1/tab_steinzeugrinne.png?m=1533808297)

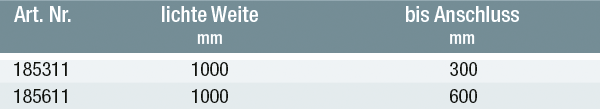

Zuschlag für Gerinne gekrümmt
![](/global/hoch-tiefbau/schachtmaterial_teil1/tab_zu_gerinne_0.gif?m=1533809448)

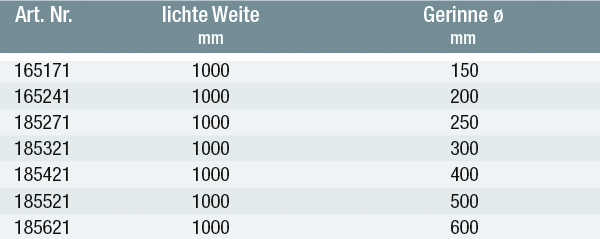

Zuschlag für zusätzlichen Zulauf sohlgleich 100 bis 300 gon, ohne Schachtfutter ohne Dichtung
![](/global/hoch-tiefbau/schachtmaterial_teil1/tab_zu_zulauf_0.gif?m=1533809490)
![](/_thumbnails_/2784_13_Steigbuegel.png?m=1642587588)
Zuschlag für Steigbügel im Schachtunterteil
![](/global/hoch-tiefbau/schachtmaterial_teil1/63.png?m=1707204086)
Zuschläge für Schachtfutter mit Dichtungen siehe weiter unten
Zuschlag für Sohlsprung, Dimensionswechsel, Berme 1 : 5
sowie Muffenschrägstellung auf Anfrage

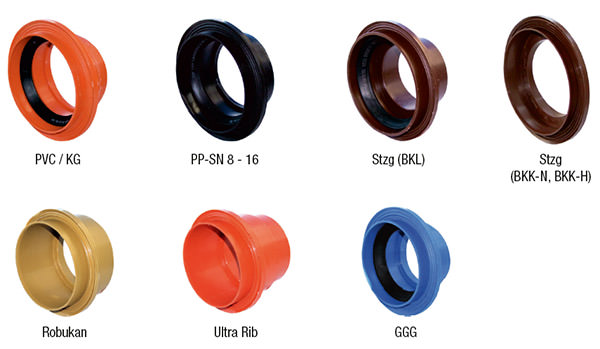

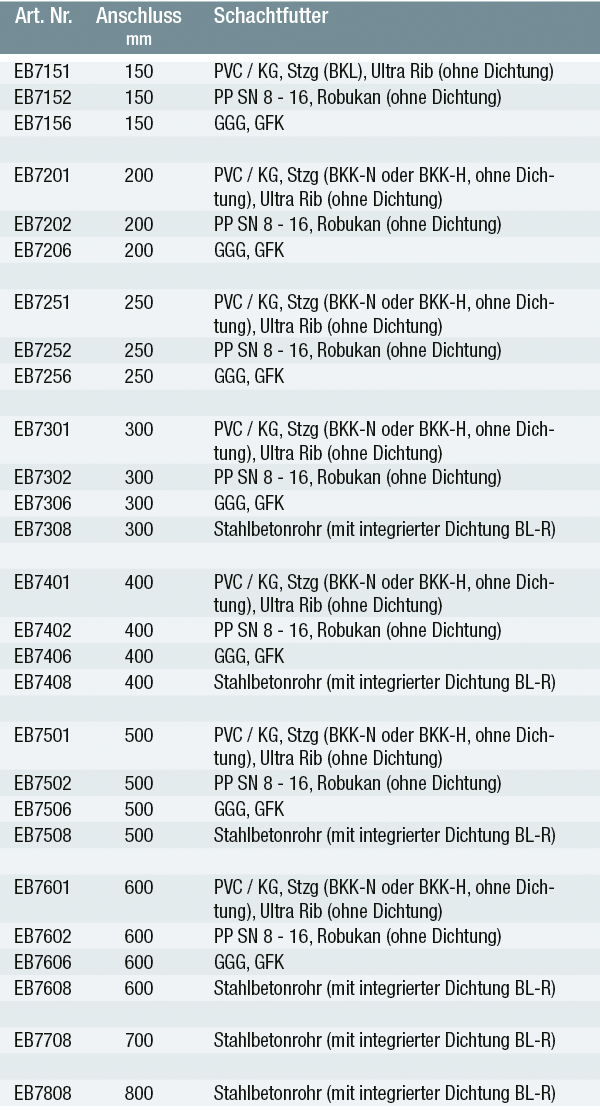

Zuschlag für eingebaute Schachtfutter im Schachtunterteil
(ausgenommen Schachtunterteile Perfect)
![](/global/hoch-tiefbau/schachtmaterial_teil1/82.png?m=1707208203)
*nur auf Bestellung
![](/global/hoch-tiefbau/schachtmaterial_teil1/abb-schachtfutter.jpg?m=1533809805)
