Schachtmaterial DN 1000
nach EN 1917, DIN V 4034-1/Typ 2
gemäß aktuelle Fassung der Bay TB Ausgabe April 2021
![](/global/hoch-tiefbau/schachtmaterial_teil1/schacht1.jpg?m=1533836078)
Energievernichterschacht
zur Verminderung der Fließgeschwindigkeit des Wassers
mit eingebauter GFK-Schale sowie mit Zu- und Ablauf DN 160
Schachtunterteil mit Muffe
![](/global/hoch-tiefbau/schachtmaterial_teil1/dn_1000/tab_schacht1.png?m=1611214510)
weitere Anschlussdurchmesser auf Anfrage
![](/_thumbnails_/2798_13_Energievernichter.png?m=1642602547)
Energievernichterschacht aus Beton
zur Verminderung der Fließgeschwindigkeit des Wassers,
monolithisch gefertigter Betonbehälter, Betongüte C 40/50
mit eingebauter Rohranschlussdichtung DN 160 für Zu- und Ablauf
inkl. integrierte Kugelkopfanker
![](/global/hoch-tiefbau/schachtmaterial_teil1/EnergieverBeton.png?m=1611214582)
![](/global/hoch-tiefbau/schachtmaterial_teil1/schacht2.jpg?m=1533836092)

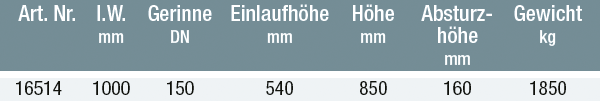

Probenahmeschacht für Abscheider
Schachtunterteil, mit geradem Durchlauf, mit integrierter Dichtung für PP-Rohr. Inkl. 3 eingebaute Kugelkopfanker, Muffenschrägstellung 1 %, Gerinnegefälle 1 % Schachtkörper, Gerinne und Auftritt in einem Guss monolithisch gefertigt Betongüte C 40 / 50
![](/global/hoch-tiefbau/schachtmaterial_teil1/90.png?m=1707209021)
![](/global/hoch-tiefbau/schachtmaterial_teil1/schacht3.jpg?m=1533836110)
Aufstau-Schacht
beim Übergang von Druck- auf Freispiegelleitung
SU-M System Perfect, Schacht mit geradem Gerinne monolithisch gerfertigt
Einlauf mit Aussparung für Pressdichtung
Auslauf mit integrierter Dichtung für PP-Rohr
mit eingebauten Kugelkopfankern
![](/global/hoch-tiefbau/schachtmaterial_teil1/tab_schacht3.gif?m=1533836676)
* nur auf Bestellung
