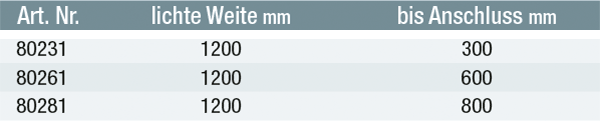

Schachtunterteile DN 1200
SU-M nach EN 1917, DIN V 4034-1 / Typ 2
gemäß aktuelle Fassung der Bay TB Ausgabe April 2021
Bernrieder - PERFECT Standard mit Muffe
- Schachtkörper, Gerinne und Auftritt in einem Guss monolithisch gefertigt
- schalungserhärtet, für Regen- und Schmutzwasserkanäle
- Betongüte C 40/50
- Neigung im Gerinne 1 %
- Wassereindringtiefe kleiner 20 mm
- Seitenzulauf scheitelgleich zum Hauptgerinne
- eingebaute Rohranschlussdichtungen sowie Sonderanschlüsse werden separat berechnet
- Neigung der Auftrittsfläche zur Schachtmitte 1:20 (Berme)
- integrierte Kugelkopfanker, werden separat berechnet
- Gerinne bis Anschlussdurchmesser DN 500 mm scheitelgleich
- Gerinne ab Anschlussdurchmesser DN 600 mm max. 500 mm hoch
Preise inkl. Rohranschluss, ohne Dichtung, ohne integrierte Kugelkopfanker
Bernrieder - PERFECT Hochleistung mit Muffe
Ausführung wie Perfect-Bernrieder Standard, zusätzlich
- aus geprüftem Hochleistungsbeton C 60/75
- Wassereindringtiefe kleiner 10 mm
- mit C3A-freiem Zement
Preise inkl. Rohranschluss, ohne Dichtung, ohne integrierte Kugelkopfanker
Zuschlag für Steigbügel im Schachtunterteil
Zuschlag für Gerinne gekrümmt
Zuschlag für zusätzlichen Zulauf von 100 - 300 gon, inkl. Rohranschluss, ohne Dichtung
Aufpreis zum Zulauf für Winkel unter 100 gon bzw. über 300 gon (außerhalb der DIN)
Zuschlag pro Anschlussdichtung
Zuschlag für Gefälle größer als 1 % im Hauptgerinne, bzw. Gerinneerhöhung
Zuschlag für Seitenzulauf tiefer/höher als scheitelgleich bezüglich Hauptgerinne
Zuschlag für Muffenschrägstellungen (technische Voraussetzung)
Zuschlag für 3 eingebaute Kugelkopfanker
