Schachtmaterial DN 1500
nach EN 1917, DIN V 4034-1 / Typ 2
gemäß aktuelle Fassung der Bay TB Ausgabe April 2021
![](/_thumbnails_/2045_13_dn1500_schachtunterteil.jpg?m=1533887046)
Schachtunterteile mit Muffe monolithisch gefertigt

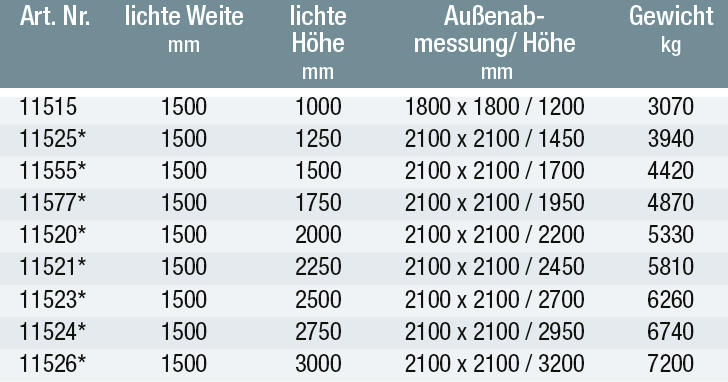

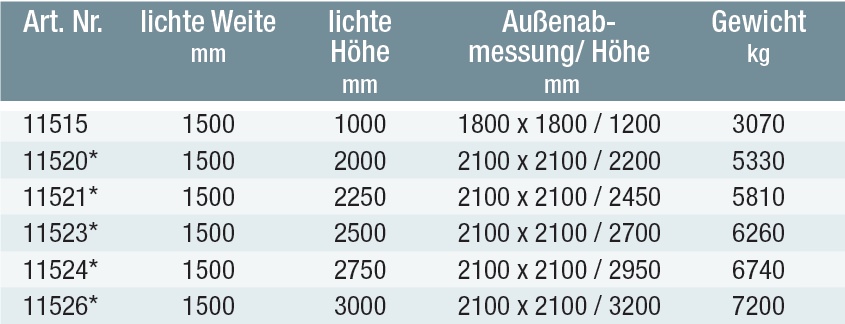

(SU-M) schalungserhärtet, ohne Gerinne, mit 3 eingebauten Gewindeankern Rd 20 bzw. Rd 30 zum Setzen, Wandstärke 150 mm
![](/global/hoch-tiefbau/schachtmaterial_teil1/66.png?m=1706685114)
Auf Wunsch mit Krone oben gerade, außerhalb der DIN
Auf Wunsch können Steigbügel eingebaut werden, siehe weiter unten
* nur auf Bestellung
![](/_thumbnails_/2047_13_dn1500-schachtrohr.jpg?m=1533887164)
Schachtrohre Bernrieder-IDLA mit Muffe
(SRO-M) schalungserhärtet, mit 3 eingebauten Gewindeankern Rd 30 zum Setzen, Wandstärke 150 mm
System Bernrieder-IDLA, mit integrierter Dichtung und Lastübertragung
![](/global/hoch-tiefbau/schachtmaterial_teil1/67.png?m=1706685208)
Auf Wunsch können Steigbügel eingebaut werden, siehe weiter unten
mit Sickerlöcher auf Anfrage
auf Wunsch bis 2900 mm Höhe
* nur auf Bestellung
![](/_thumbnails_/2793_13_Kroneobengerade.png?m=1642596636)

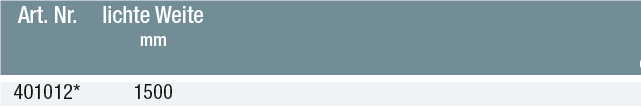

Zuschlag für Krone oben gerade und Zwischenwand / Überlaufschwelle
![](/global/hoch-tiefbau/schachtmaterial_teil1/68.png?m=1706685443)
* nur auf Bestellung
![](/_thumbnails_/2796_13_Gitterrost.png?m=1642597043)
Zuschlag Gitterrost

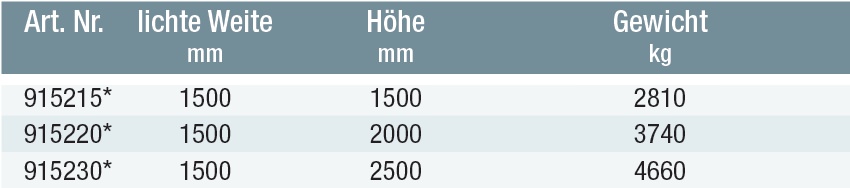

Für SU-M oder SRO-M mit Krone oben gerade, zweiteilige Ausführung
begehbar°, MW 30 / 30 mm, TS 40 / 3 mm, inkl. fertig montierte Traverse und Auflagewinkel mit Klemmen
![](/global/hoch-tiefbau/schachtmaterial_teil1/Gitterrost1500-art.png?m=1642605397)
* nur auf Bestellung
° weitere Belastungsklassen auf Anfrage
![](/_thumbnails_/2050_13_dn1500_schachthals.jpg?m=1533887347)
Schachthälse Bernrieder-IDLA mit Muffe und optimiertem Einstieg 625 mm
(SH-M) schalungserhärtet, mit 3 eingebauten Kugelkopfankern 3-5 to, Wandstärke 150 mm,
System Bernrieder-IDLA, mit integrierter Dichtung und Lastübertragung
![](/global/hoch-tiefbau/schachtmaterial_teil1/Haelse-1500-Muffe.png?m=1642667583)
Auf Wunsch können Steigbügel eingebaut werden, siehe weiter unten
* nur auf Bestellung
Unterschied zwischen Standardeinstieg 625mm und optimierten Einstieg 625mm
![](/global/hoch-tiefbau/schachtmaterial_teil1/einstieg.gif?m=1533800991)
![](/_thumbnails_/2034_13_dn1500-steighilfen.jpg?m=1553788736)

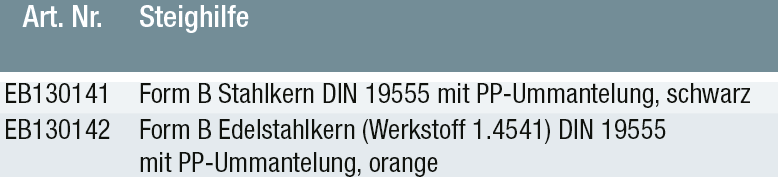

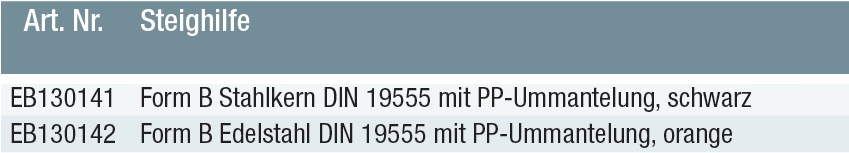

Zuschlag für Steigbügel im SU-M, SRO-M, SH-M, UEP-M
![](/global/hoch-tiefbau/schachtmaterial_teil1/63.png?m=1707204086)
![](/global/hoch-tiefbau/schachtmaterial_teil1/dn1500-abdeckplatte.jpg?m=1533887854)
Abdeckplatte Bernrieder-IDLA mit Muffe und Aussparung 625 mm
(AP-M) schwer befahrbar, bis 400 kN, KL D, Aussparung seitlich
System Bernrieder-IDLA, mit integrierter Dichtung und Lastübertragung.
![](/global/hoch-tiefbau/schachtmaterial_teil1/tab_seite29-2.gif?m=1533892545)
![](/global/hoch-tiefbau/schachtmaterial_teil1/dn1200_uebergangsplatte-idla.jpg?m=1533879801)
Übergangsplatte Bernrieder-IDLA mit Muffe und Übergang DN 1000
(UEP-M) schwer befahrbar bis 400 kN, KL D, Aussparung seitlich
System Bernrieder-IDLA, mit integrierter Dichtung und Lastübertragung
![](/global/hoch-tiefbau/schachtmaterial_teil1/tab_seite29-3.gif?m=1533892588)
* nur auf Bestellung

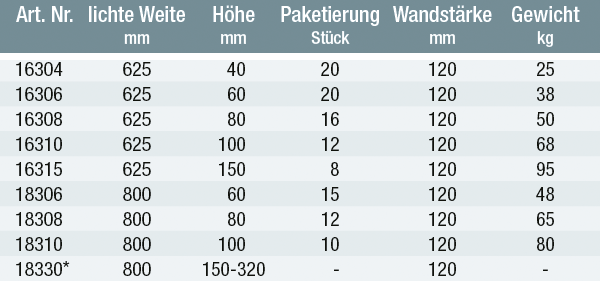

![](/global/hoch-tiefbau/schachtmaterial_teil1/dn1200-auflagering.jpg?m=1533880275)
Auflageringe
(AR-V) verschiebesicher
![](/global/hoch-tiefbau/schachtmaterial_teil1/94.png?m=1707210849)
*nur auf Bestellung
![](/_thumbnails_/3238_13_69.png?m=1706685512)
Zubehör
![](/global/hoch-tiefbau/schachtmaterial_teil1/tab_seite29-5.gif?m=1533892656)
![](/global/hoch-tiefbau/schachtmaterial_teil1/schachthals.jpg?m=1533887975)
