Schachtmaterial DN 1000
nach EN 1917, DIN V 4034-1/Typ 2
gemäß aktuelle Fassung der Bay TB Ausgabe April 2021

Schachtunterteile mit Muffe monolithisch gefertigt
(SU-M) schalungserhärtet ohne Gerinne, Wandstärke 150 mm
mit 3 eingebaute Kugelkopfanker 1,5 -2,5 to

+Auf Wunsch mit Krone oben gerade, siehe weiter unten, außerhalb der DIN
Auf Wunsch können Steigbügel eingebaut werden, siehe weiter unten
°ohne Kugelkopfanker - Auslaufmodell
*nur auf Bestellung

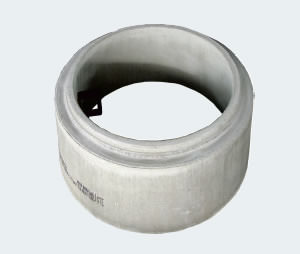

Schachtringe mit Muffe
(SR-M), Wandstärke 120 mm

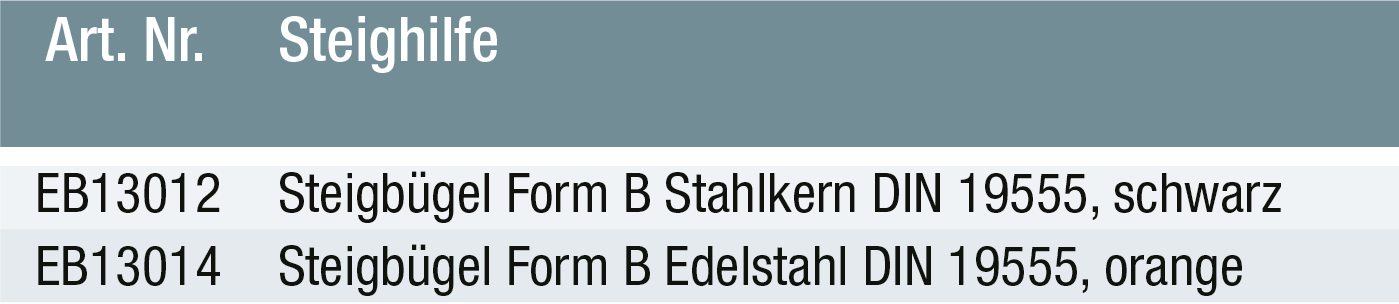

Steigbügel Form B Stahlkern DIN 19555 mit PP-Ummantelung, schwarz
Steigbügel Form B Edelstahlkern (Werkstoff 1.4541) DIN 19555 mit PP-Ummantelung, orange
x außerhalb der DIN

Schachtringe Bernrieder-IDLA mit Muffe
(SR-M), Wandstärke 120 mm
System Bernrieder-IDLA, mit integrierter Dichtung und Lastübertragung

Steigbügel Form B Stahlkern DIN 19555 mit PP-Ummantelung, schwarz

Schachtrohre Bernrieder-IDLA mit Muffe
(SRO-M) schalungserhärtet, Wandstärke 150 mm
System Bernrieder-IDLA, mit integrierter Dichtung und Lastübertragung
mit 3 eingebaute Kugelkopfanker 1,5 -2,5 to

Auf Wunsch können Steigbügel eingebaut werden, siehe weiter unten
* nur auf Bestellung

Zuschlag für Krone oben gerade
SU-M oder SRO-M ohne Spitzende, mit 3 innenliegenden eingebauten Edelstahlhülsen RD 30

* nur auf Bestellung

Zuschlag Gitterrost
Für SU-M oder SRO-M mit Krone oben gerade, einteilige Ausführung
begehbar°, MW 30 / 30 mm, TS 40 / 3 mm, inkl. fertig montierte Auflagewinkel mit Klemmen

° weitere Belastungsklassen auf Anfrage
* nur auf Bestellung

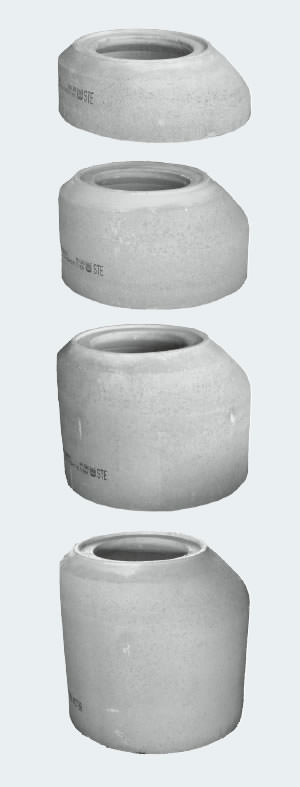

Schachthälse mit Muffe und optimiertem Einstieg
625 mm
(SH-M), Wandstärke 120 mm

Steigbügel Form B Stahlkern DIN 19555 mit PP-Ummantelung, schwarz
Steigbügel Form B Edelstahlkern (Werkstoff 1.4541) DIN 19555 mit PP-Ummantelung, orange
Unterschied zwischen Standardeinstieg 625 mm und optimiertem Einstieg 625 mm siehe weiter unten

Schachthälse Bernrieder-IDLA mit Muffe und optimiertem Einstieg 625 mm
(SH-M), Wandstärke 120 mm
System Bernrieder-IDLA, mit integrierter Dichtung und Lastübertragung

Steigbügel Form B Stahlkern DIN 19555 mit PP-Ummantelung, schwarz

Abdeckplatte mit Muffe und Aussparung 625 mm
(AP-M) schwer befahrbar bis 400 kN, KL D, Aussparung seitlich


Abdeckplatte Bernrieder-IDLA mit Muffe und Aussparung 625 mm
(AP-M) schwer befahrbar bis 400 kN, KL D, Aussparung seitlich
System Bernrieder-IDLA, mit integrierter Dichtung und Lastübertragung

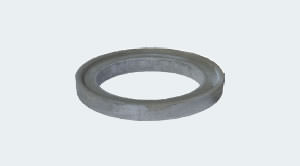

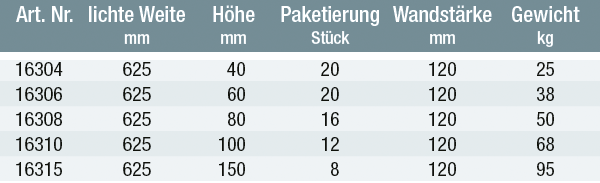

Auflageringe
(AR-V) verschiebesicher

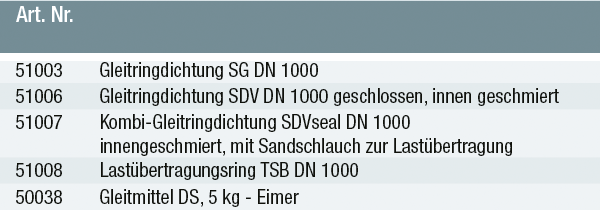

Zubehör

Einbauhinweis: Nach DIN ist zwischen den Schachtteilen eine Lastübertragung vorgeschrieben

Zuschlag für Steigbügel im Schachtunterteil und Schachtrohr

Unterschied zwischen Standardeinstieg 625mm und optimierten Einstieg 625mm


Einbauhinweis System Bernrieder-IDLA

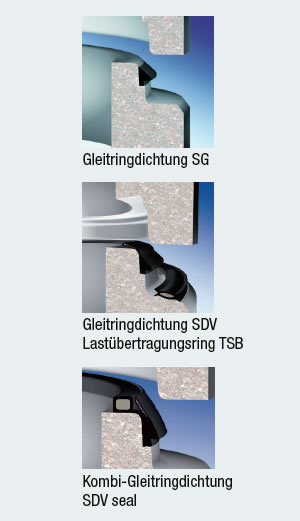

Spitzende und Dichtring deckend mit DS-Gleitmittel versehen
(auf vertikale Anordnung der Lastübertragungselemente achten!)
Den Einbauhinweis finden Sie zum Download unter:
„Bestellblätter, Einbauhinweis, Ausschreibungstext/Produktdatenblatt"
