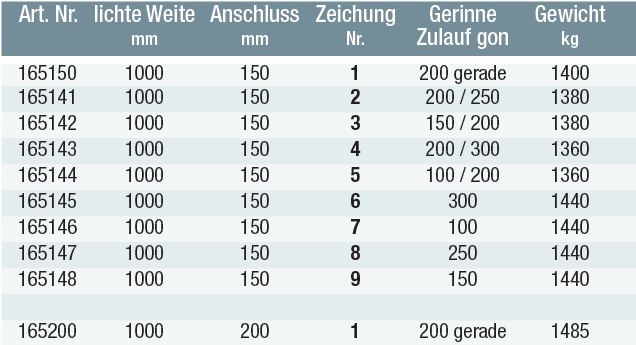

Hausanschlussschächte lagernd DN 1000
Schachtunterteile (SU-M) nach EN 1917, DIN V 4034-1 / Typ 2,
Wandstärke 150 mm.
gemäß aktuelle Fassung der Bay TB Ausgabe April 2021
Ausführung mit Betongerinne mit Muffe, monolithisch gefertigt
Bauhöhe: 650 mm, lichte Höhe ab Sohle: 500 mm, mit Betonschachtfutter. Gerinnegefälle 2,5 %
Inklusive für Anschlussdichtungen für PVC-Rohr
Ausführung mit Steinzeuggerinne mit Muffe
Bauhöhe: 650 mm, lichte Höhe ab Sohle: 500 mm, mit Betonschachtfutter. Gerinnegeflälle 2,5%
Inklusive Anschlussdichtungen PVC-Rohr

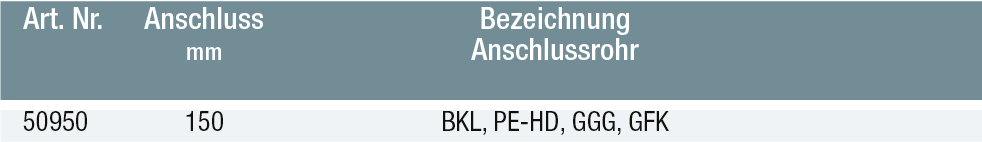

Weitere mögliche Anschlussdichtung im lagernden SU-M
Ausführung System Bernrieder PERFECT Standard
Bauhöhe 700 mm, lichte Höhe ab Sohle: 550 mm, inkl. Anschlussmuffe und Anschlussdichtung für KG2000
inkl. 3 eingebaute Kugelkopfanker, Muffenschrägstellung 1%,
Gerinnegefälle 1%
Schachtkörper, Gerinne und Auftritt in einem Guss monolithisch gefertigt
Betongüte C 40 / 50
